一、计划形貌：

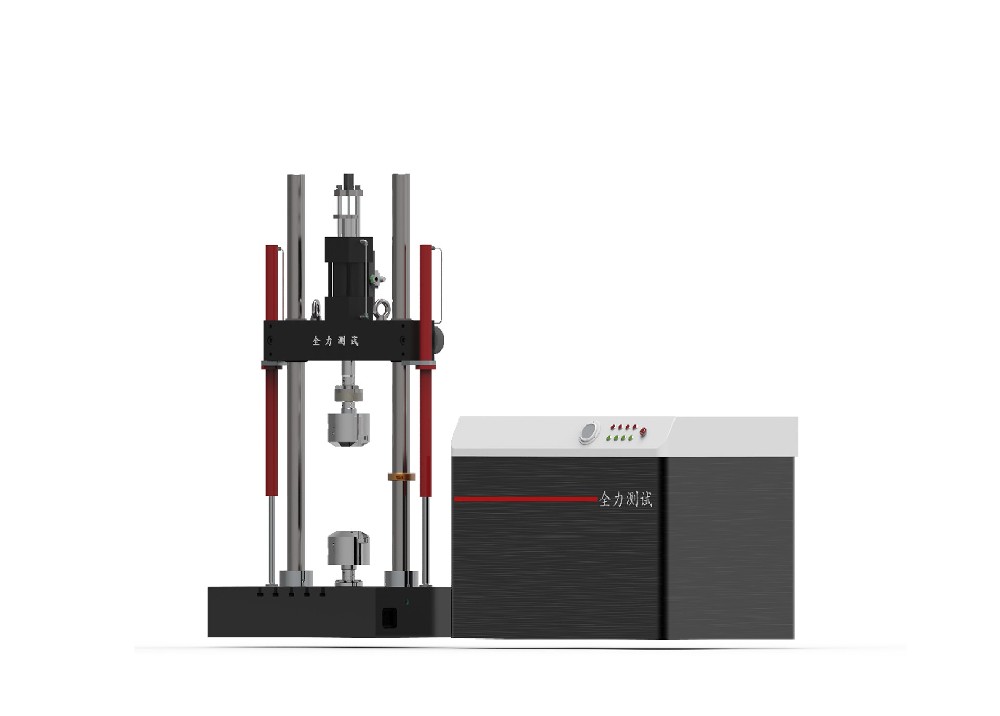

该电液伺服预埋槽道试验系统接纳成熟的动态电液伺服控制及试验手艺，使用单位化、标准化、 ？榛杓剖侄紊杓撇⒅圃焱瓿，从而大大提高了系统的稳固性和可靠性，系统的要害单位和元件均接纳当今国际先进手艺制造。该试验系统主要由一只伺服直线作动器、一套恒压伺服泵站、液压滤油蓄能 ？榧肮苈废低场⒌鹿鶧OLI公司控制器、盘算机以及相关试验软件、其他须要的加载支架和附件等组成。
试验历程中，作动器装置在事情台上面，笔直向下施加作用力；试件装置在事情台支架上，试验历程盘算机自动控制，完成负荷或位移方法的控制，并可通过打印机输出试验报告。
二、产品制造和磨练标准：
1．GB/T 2611-2007 《试验机通用手艺要求》
2．GB/T 3075-2008 《金属质料疲劳试验轴向力控制要领》
3. TB/T3329-2013《电气化铁路接触网隧道内预埋槽道》
4. TB/T2073-2020《电气化铁路接触网零部件手艺条件》
4. TB/T2074-2020《电气化铁路接触网零部件试验要领》
5. GB/T37613-2019《预埋槽道型钢》
三、主要手艺参数及设置：
系统主要丈量参数 | ||||
序号 | 项目 | 单位 | 参数 | |
1 | 直线执行器 | 最大动态载荷 | kN | 100 |
最大静态载荷 | kN | 100 | ||
最大行程 | mm | 150(±75mm) | ||
2 | 试验力丈量规模 | kN | 0.2%～100%FS | |
3 | 试验力区分率 | 码 | 1/1000000 | |
4 | 试验力示值精度 | / | 动态±2% 、静态±1% | |
5 | 位移丈量分力 | mm | 0.001 | |
6 | 执行器1、2响应频率 | Hz | 0.1--5HZ | |
7 | 试验控制方法 | / | 波形加载；程控加载；力、位移闭环加载循环加载、试验普加载等 | |
8 | 软件应用 | / | 开放式可编辑； | |
9 | 主要试验波形 | / | 正弦波、方波、三角波、斜波、组合波 | |
主机主要参数 | ||||
1 | 开放式加载平台 | mm | 1500mm*1000mm*300mm | |
2 | 承载规模 | KN | 水平承载不低于200KN 笔直载荷不小于200KN | |
3 | 工装 | / | 知足试件试验需求 | |
4 | 重量 | T | 约6 | |
