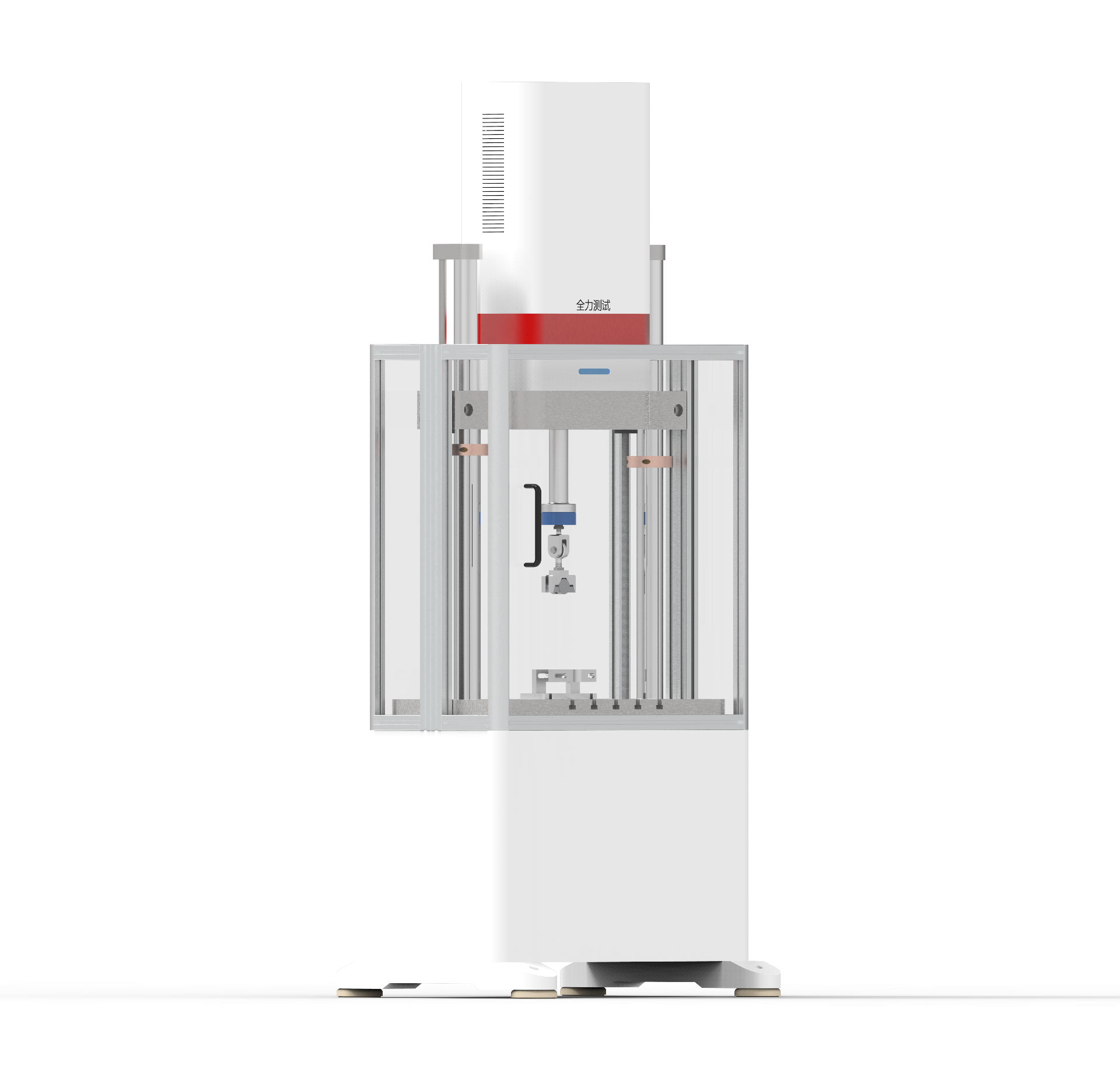

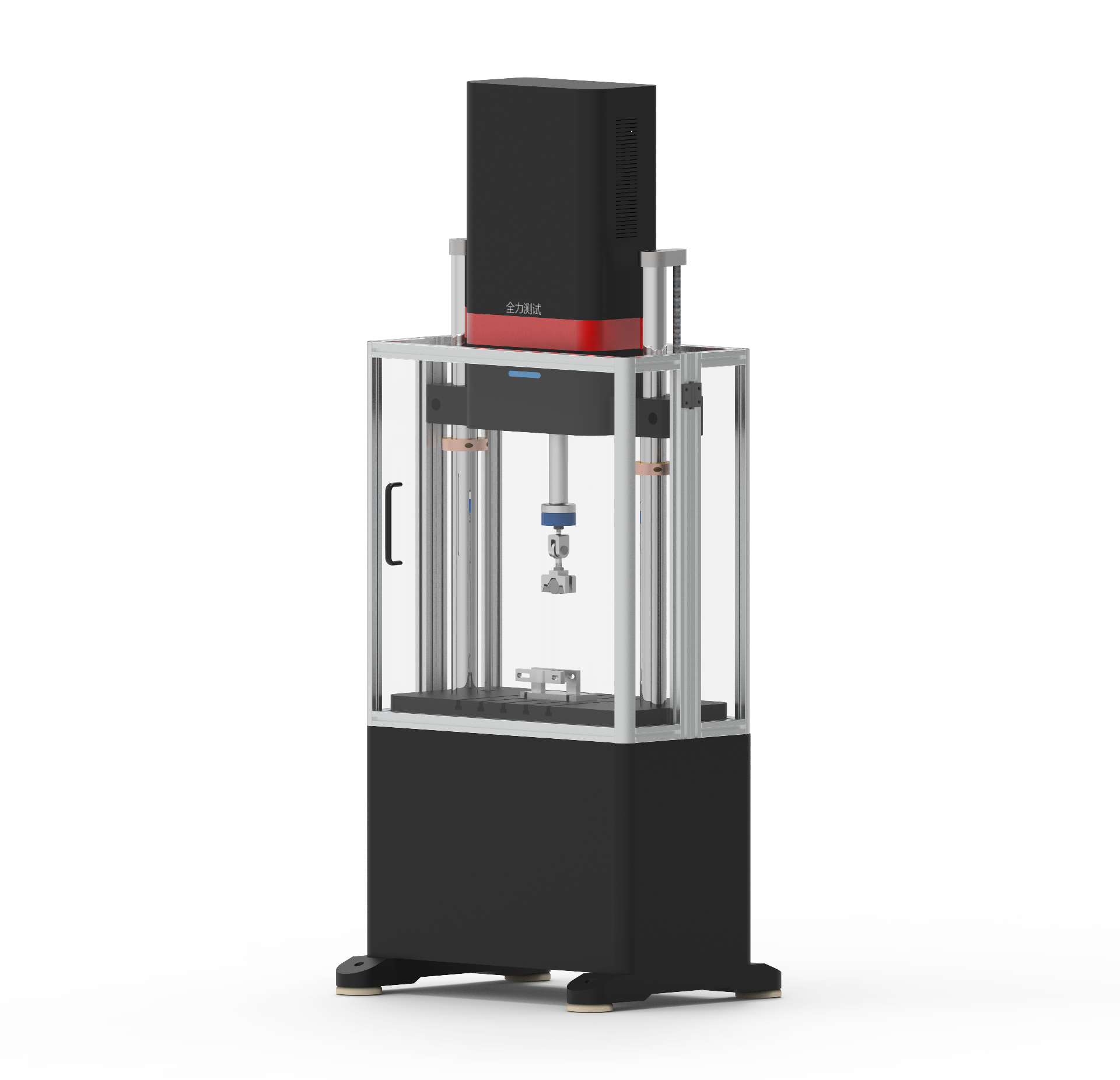

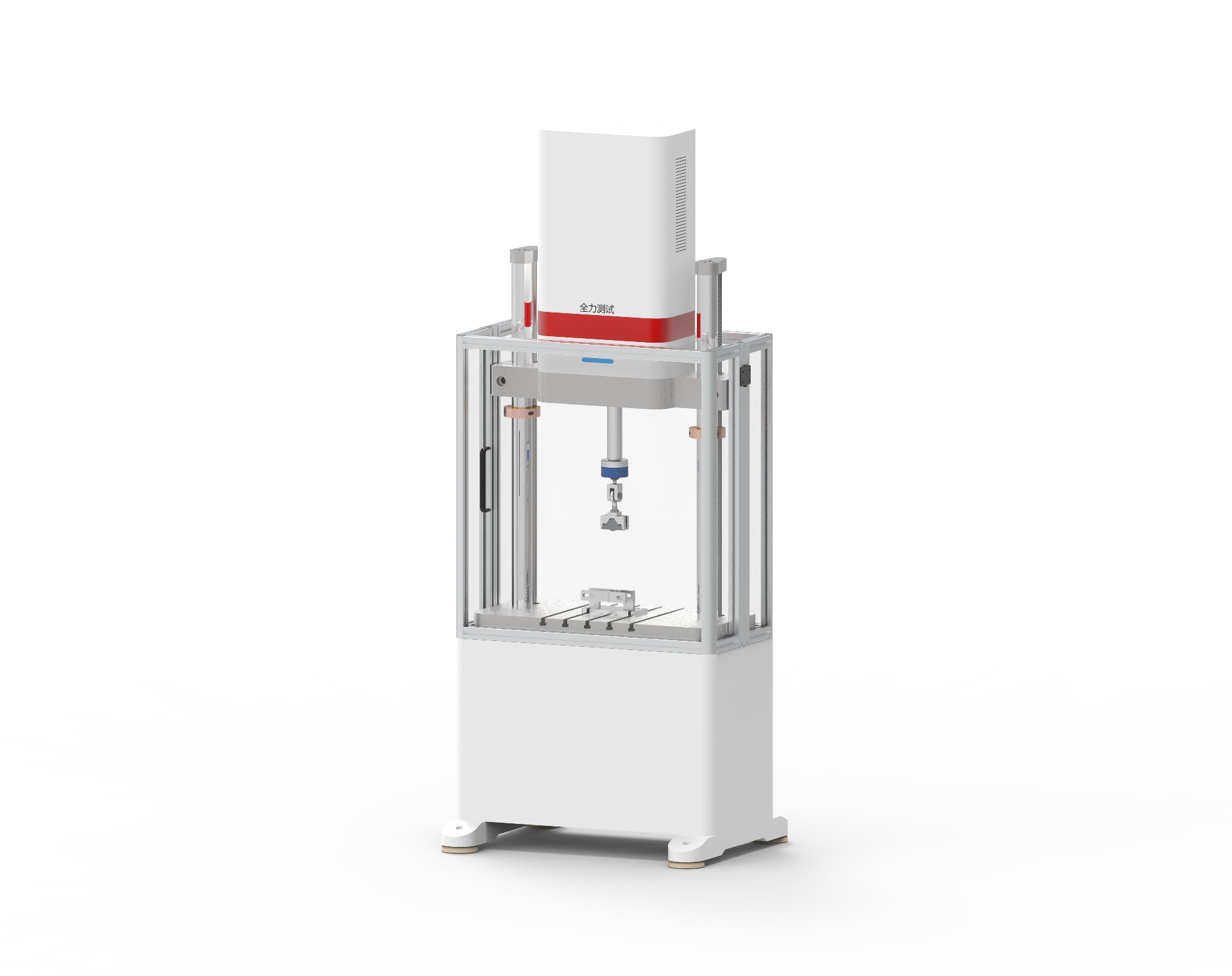

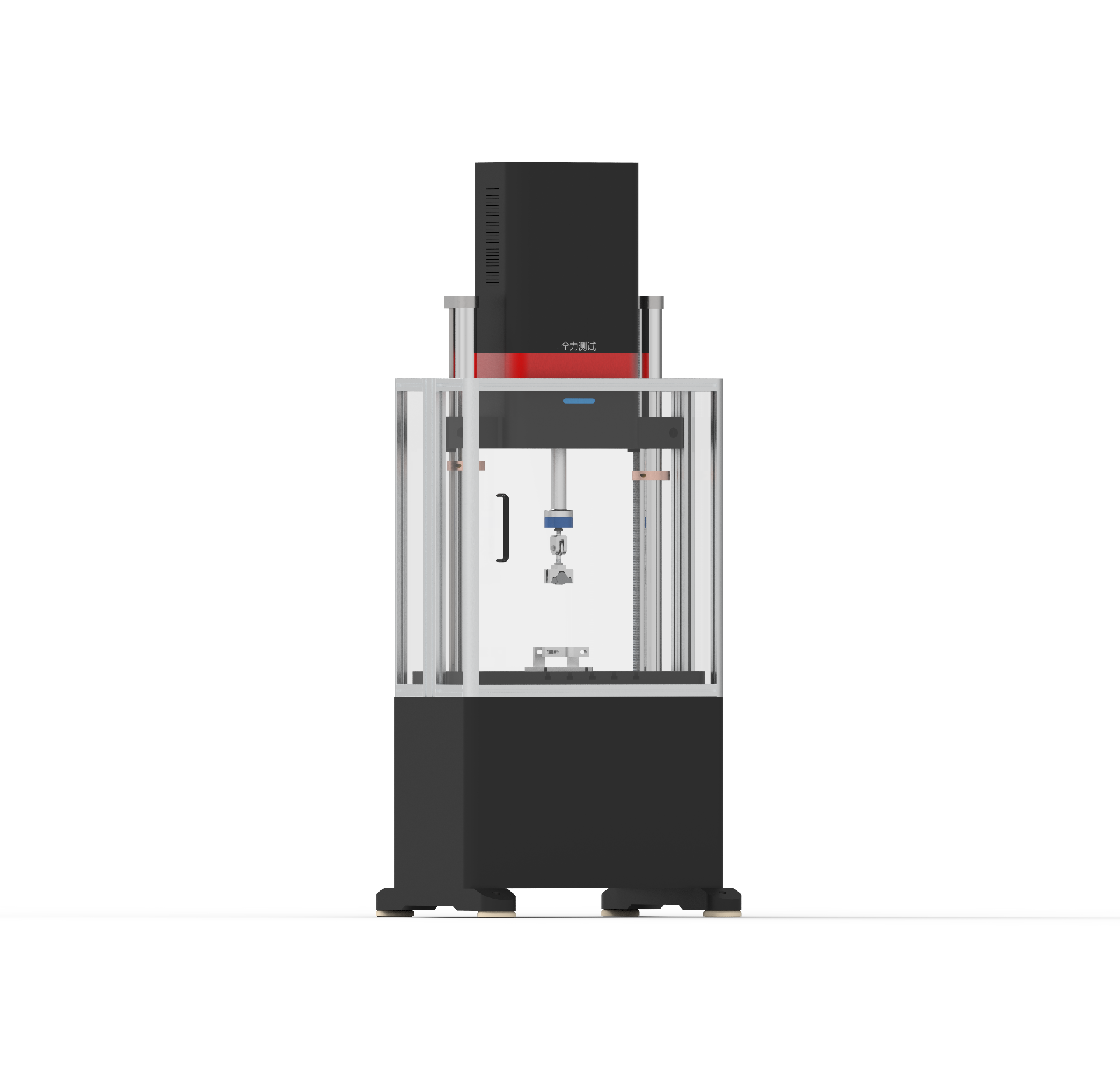

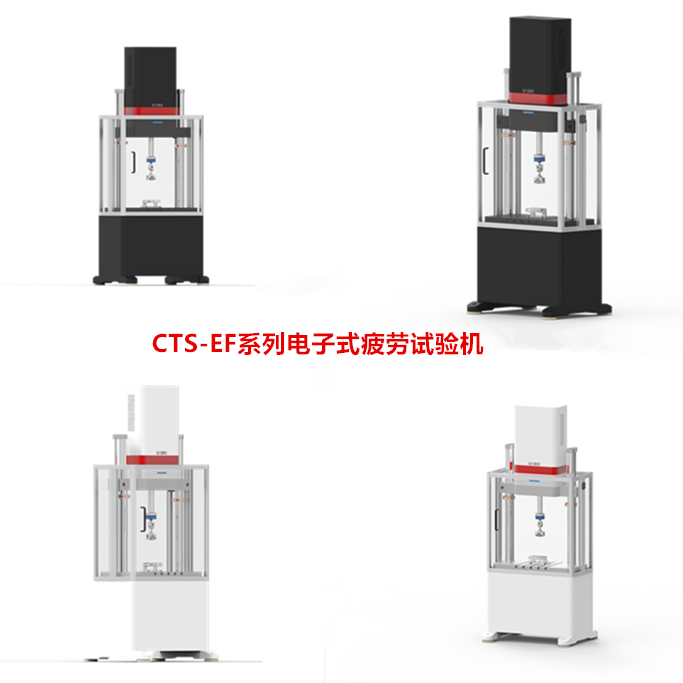

一、产品形貌：
CTS-EF系列微机控制电子式疲劳试验系统主要用于非金属质料、弹性体、橡胶制品、减震器、隔离器的动刚度或静刚度试验以及质料和结构件的疲劳性能试验，也可用于质料的静态拉伸、压缩试验。该装备接纳电动驱动的方法，实现伺服直线运动，使用电动缸实现加载及动态往复行动，易于装置、操作简朴、静音效果好？膳浔父呶侣⒌臀孪洹⑶质聪涞惹樾巫爸，实现试样在差别情形下的力学测试。
二、性能特点：
1、该系统主要由伺服电机与电动缸团结起来的伺服电动缸提供动力，笔直往复运动的方法，实现对试样疲劳测试的要求。
2、选用入口伺服电机可实现行业最快的响应频率2.0kHz，反应速率快；横梁行动平滑、阻止时无振动。
3、负荷传感器有150%过载能力，置于作动活塞前端，带自锁紧螺母。
4、系统接纳消隙装置，力值自动定心，减小侧向力，降低高频拉压试验时的攻击，改善试验波形。
5、伺服电行动动器标准电动缸重复定位精度抵达±0.01mm以上，噪音低、节能、清洁、高刚性。
6、单通道全数字伺服控制器做为系统控制器，带力和位移的信号调理单位（可扩展）。
7、伺服控制具有载荷、位移、变形三个闭环控制回路，各控制模式之间具有平滑切换功效。
8、信号爆发器波形种类：正弦波、方波、角波、斜波以及外部输入波等。
9、控制系统配套有多种应用软件、套件可供选择。
三、知足标准：
1)GB/T 2611-2007 《试验机通用手艺要求》
2)GB/T16825.1-2008 《静力单轴试验机的磨练第1部分：拉力和（或）压力试验机测力系统的磨练与校准》
3)JB9397—2002《拉压疲劳试验机手艺条件》
4)GB/T 3075 金属轴向疲劳试验要领
5)GB/T 6398 金属质料 裂纹扩展试验要领
6)GB/T 4337 金属旋转弯曲疲劳试验要领
四、手艺参数：
手艺名称 | 手艺参数 | |||
产品型号 | CTS-EF10 | CTS-EF20 | CTS-EF50 | CTS-EF100 |
最大试验力（kN） | ±10 | ±20 | ±50 | ±100 |
试验力丈量规模 | 最大试验力的1%-100% Fs | |||
最大位移（mm） | ±100，示值精度±0.5%Fs | |||
位移重复定位精度（mm） | 0.005 | |||
额定速率（mm/s） | 600-1000 | |||
试验波形 | 正弦波、三角波、方波等 | |||
试验频率（Hz） | 0.01-50 | |||
